產品包裝

標準配件

A. 微電腦比重傳送器

B. 比重感測器

C. 比重浮球(Plummet)

D. 綁線

選購配件

A. 溫度探棒：依探棒材質、長度及線長而定

B. 感測器支架：可多個支架重疊組合加高

C. Sensor Cable 比重感測器信號傳輸線：依傳輸線長度而定

D. 可耐酸鹼塗裝之比重浮球

註：

(1)產品樣式、架設方式及綁線方法可參考附錄。

(2)若要改變比重量程範圍則需更換不同的比重浮球。

組合與安裝

主機固定

本傳送器可盤面式、2 吋管式、壁掛式安裝，盤面式安裝請預先在配電箱面板上留一 93 mmx 93 mm 的方孔，傳送器從配電箱之面板直接放入，將傳送器所附之固定器由後方套入卡進固定槽內。

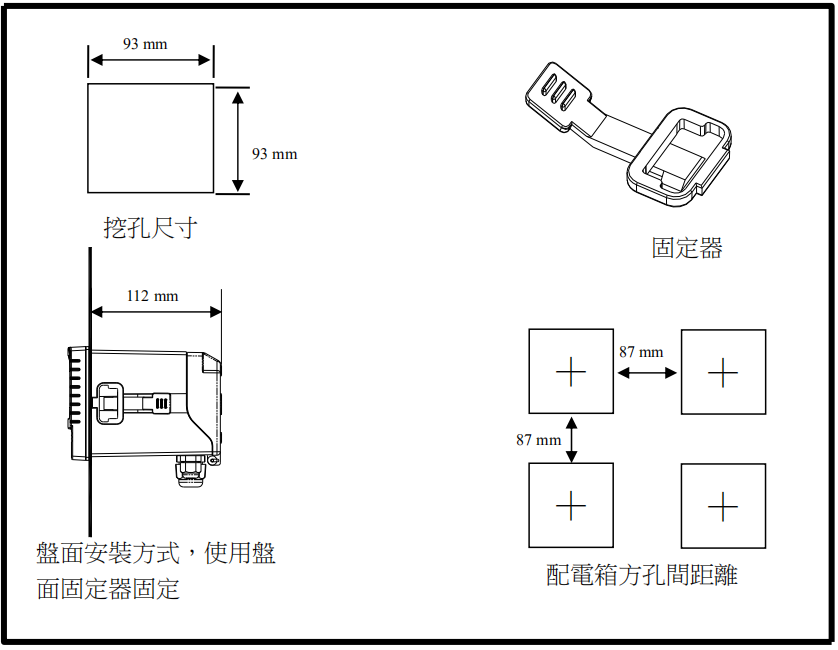

盤面式安裝參考圖

儀器壁掛式及管式安裝參考圖

電氣配線

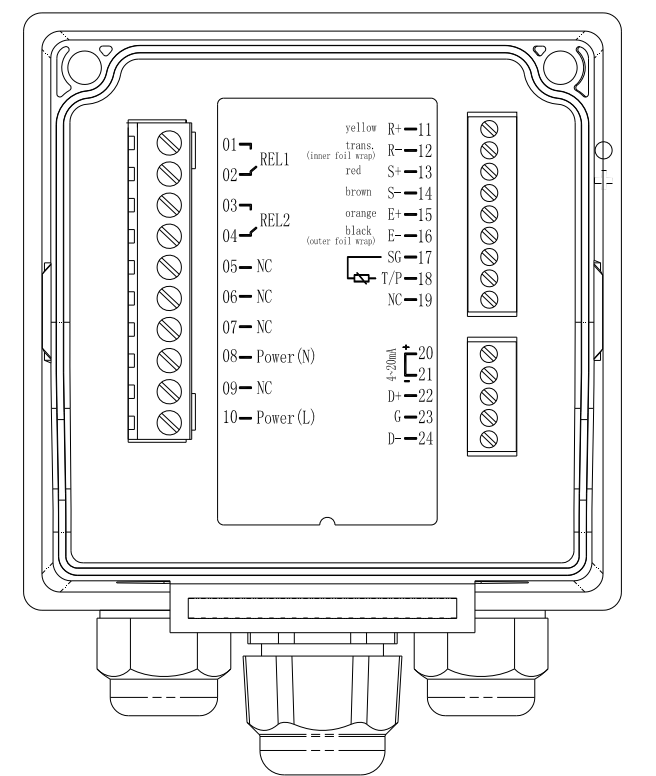

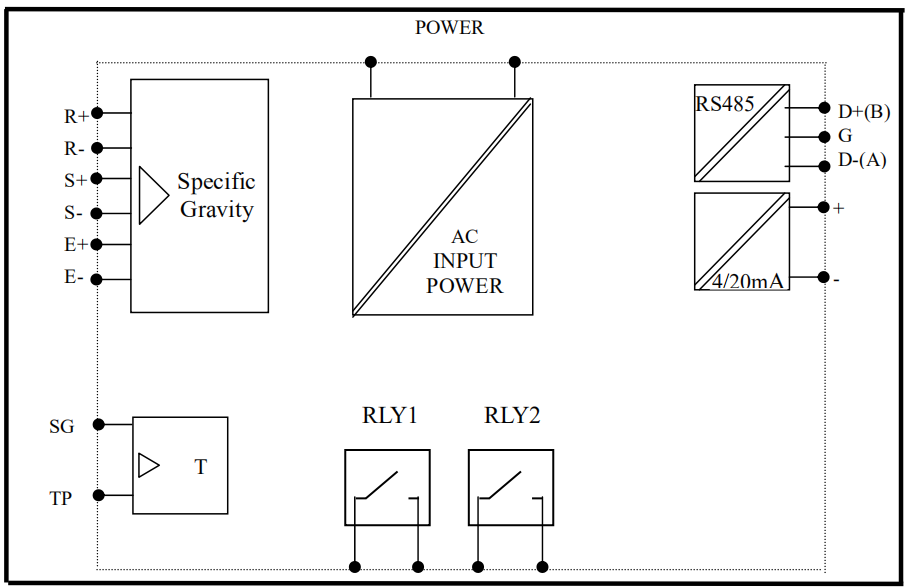

背板接點功能圖

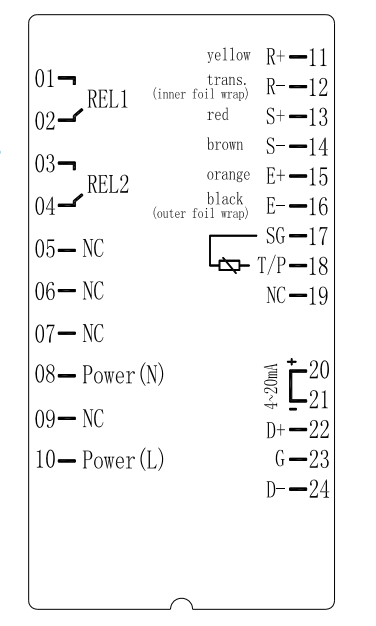

背板端子接點說明

REL1：第一點警報控制，外接繼電器接點。

REL2：第二點警報控制，外接繼電器接點。

NC：空腳。

NC：空腳。

100~240AC：電源接線端。

NC：空腳。

100~240AC：電源接線端。

R+：接比重感測器信號傳輸線(yellow)。

R-：接比重感測器信號傳輸線(transparent,inner foil wrap)。

S+：接比重感測器信號傳輸線(red)。

S-：接比重感測器信號傳輸線(brown)。

E+：接比重感測器信號傳輸線(orange)。

E-：接比重感測器信號傳輸線(black,outer foil wrap)。

SG：接溫度探棒之另一端。

T/P：接溫度探棒之一端。

NC：空腳。

4~20mA +端：電流輸出接點+端，供外接記錄器或 PLC 控制。

4~20mA -端：電流輸出接點-端，供外接記錄器或 PLC 控制。

D+（B）：RS-485 輸出之 D+(B)。

G：RS-485 輸出之 GND。

D-（A）：RS-485 輸出之 D-(A)。

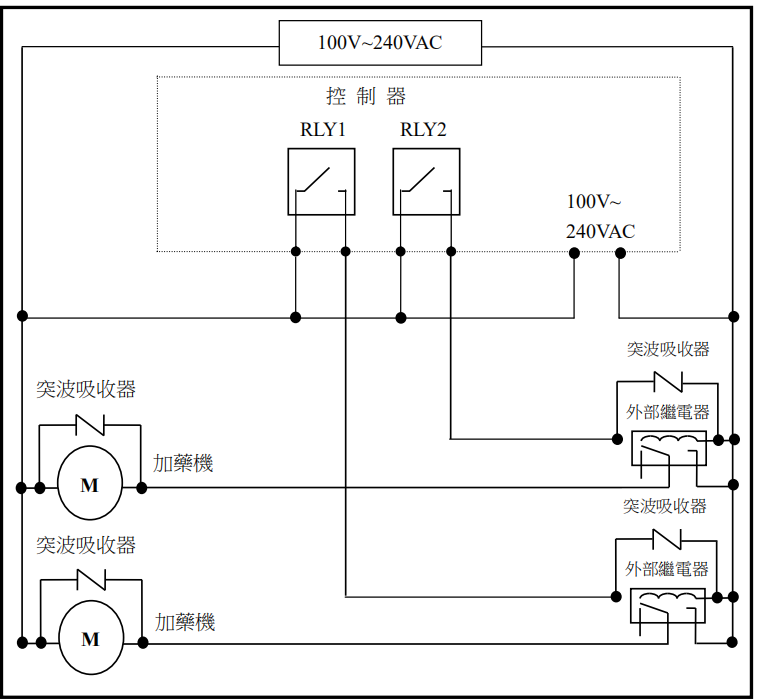

電氣配線參考圖

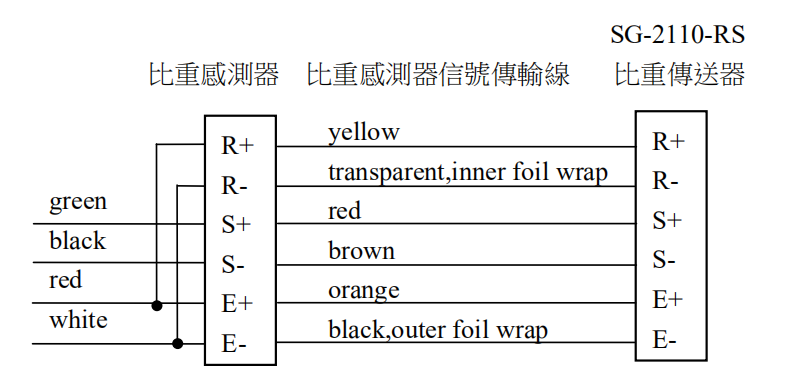

比重感測器接線圖

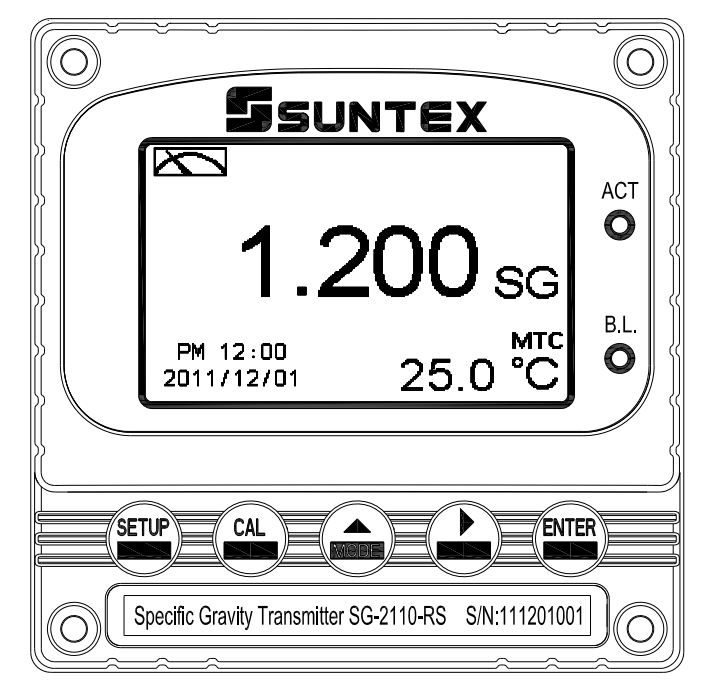

面板介紹

面板介紹

按鍵說明

為防止非使用人員之不當操作，在進入參數設定與校正時，皆採複合鍵操作，並可啟用密碼保護，各鍵功能說明如下：

SETUP:於參數設定模式時，按本鍵回到上一層設定選項/動作，持續按本鍵返回測量模式

CAL:於校正模式時，按本鍵回到上一層校正設定選項/動作，持續按本鍵返回測量模式

MODE:

1.於參數設定及校正模式下為向左選擇項目或切換頁面

2.在調整數值時，本鍵為向上調整數字大小

>:

1.於參數設定及校正模式下為向右選擇項目或切換頁面

2.在調整數值時，本鍵為向下調整數字大小

ENTER:確認先前的操作程序或設定為正確，按本鍵確認並進入下一程序或設定

LED 指示燈

ACT：為加藥控制繼電器(Relay 1、Relay 2)動作指示燈

B.L. : 光敏感應器，於自動背光模式時隨環境亮度自動控制背光之啟動或關閉

操作

測量

確認所有配線均已完成且無誤，將傳送器通電啟動後，自動進入原廠預設或最後設定之測量模式，開始量測監控。

參數設定模式

於測量模式下，同時按STEUP 及 MODE二鍵即可進入參數設定模式，按STEUP 鍵返回測量模式。

校正模式

於測量模式下，同時按CAL 及MODE 二鍵即可進入校正設定模式。按CAL 鍵回到測量模式。

快速鍵

1.在測量模式下，若溫度補償模式為 MTC，可以按MODE 或> 鍵調整 MTC 溫度數值。

2.於測量模式下，持續按SETUP 鍵二秒可觀看事件記錄簿(Logbook)，按SETUP 鍵返回測量模式。

3.於測量模式下，持續按ENTER 鍵二秒可切換顯示模式，如一般模式、即時圖形模式，或追溯記錄圖形模式。

測量顯示模式

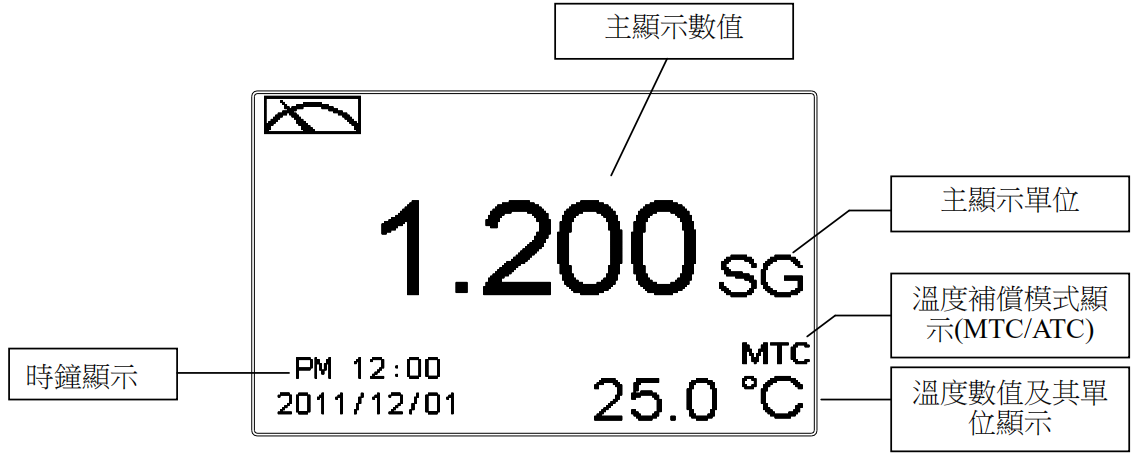

一般模式為文數字顯示，顯示內容如下圖所示，包括主顯示數值及其單位顯示，溫度數值及其單位顯示，溫度補償模式，時鐘顯示。

密碼(Code)

進入參數設定模式後切換至密碼(Code)選項，按ENTER 鍵進入密碼作業程序。

原廠密碼預設值為 1111。

註：設定模式保護密碼權限高於校正模式保護密碼，即設定模式密碼可進入校正模式。

語言(Language)

進入參數設定模式後切換至語言(Language)選項，按ENTER 鍵進入語言功能設定，共有英文、中文繁體及中文簡體供使用者選擇。

測量模式(Mode)

進入測量模式(Mode)設定，選擇比重 SG 測量模式，並選擇測值顯示方式。

進入測量模式(Mode)設定，選擇波美?Bé 測量模式，並選擇測值顯示方式。

進入測量模式(Mode)設定，選擇海水鹽度 Salinity Sal.測量模式，並選擇測值顯示方式。

進入測量模式(Mode)設定，選擇濃度 Concentration Conc.測量模式，並選擇測值顯示方式。

溫度(Temperature)

進入溫度(Temperature)選項，設定溫度補償模式，選擇 ATC 自動溫度補償或選 擇 MTC 設定手動溫度補償。

繼電器 1(Relay 1)

進入繼電器 1(Relay 1)選項，選擇開啟或關閉此功能，若選擇開啟，接著選擇為高點(Hi Point)或低點(Lo Point)警報，輸入設定點(SP，Setting Point)及遲滯值(Hys.，Hysteresis)，各參數間的關係與意義可參

考方框內的說明圖(高點警報設定)

繼電器 2(Relay 2)

進入繼電器 2(Relay 2)選項，選擇開啟或關閉此功能，若選擇開啟，接著選擇為高點(Hi Point)或低點(Lo Point)警報，輸入設定點(SP，Setting Point)及遲滯值((Hys.，Hysteresis)，各參數間的關係與意義可參

考方框內的說明圖(高點警報設定)。

日期/時間(Clock)

進入日期/時間(Clock)選項，設定顯示的年(Year)、月(Month)、日(Date)、時(Hour)、及分(Min) 。

註：停電時若不能保持時間運作，可能為電池沒電的情況，請更換傳送器內 部 3V CR2025 鋰電池。

讀值信號取樣平均(Digital Filter)

進入到讀值信號取樣平均(Digital Filter)選項，使用者可依所需，設定讀值信號取樣平均次數，以提高測值之穩定顯示。

背光(Back Light)

進入背光(Back Light)選項，使用者可依需要，設定螢幕的背光亮度或靈敏度。

若在 OFF 或 AUTO 模式下，當有按鍵動作時，則強迫進入 touch-on 狀態，背光將被啟動，持續 5 秒內若再無按鍵動作發生，則回復原先背光之控制模式。

對比度(Contrast)

進入對比度(Contrast)選項，使用者可依所需，設定螢幕顯示的對比度。

自動返回模式(Return)

進入自動返回模式(Return)選項，設定由設定模式自動返回測量模式的時間，手動離開(Manual Exit)表示需手動跳出校正模式回到測量模式，自動(Auto)表示在設定的時間內若按鍵無動作，則會自動返回測量模式。

錯誤訊息

錯誤代碼

Error2

Error3

Error5

Error9

可能因素

浮球係數超出範圍

校正時讀值不穩定

輸入密碼錯誤

儀器故障

處理方法

請檢查接線是否脫落或錯誤

檢查浮球放置是否正確

請檢查接線是否脫落或錯誤

檢查浮球放置是否正確

重新輸入密碼

請通知維修人員處理
